Разводка электрики по полу, Пушкино
«Инженерстрой» – небольшая строительная компания полного цикла. Электрика, сантехника, утепление, обшивка, отопление, водоснабжение, каркасные и бетонные конструкции. Сделаем что нужно, звоните, договоримся.
Прокладка кабеля в стяжке или под чистовым покрытием – один из тех этапов ремонта, которые нельзя переделать без разрушения готового пола. Именно поэтому в Пушкино и Пушкинском районе, где активно строятся коттеджные посёлки, таунхаусы и квартиры в новостройках, этот вид монтажа требует особого внимания ещё до начала бетонных работ.
Когда прокладка кабеля по полу оправдана
Стандартная разводка по стенам – в штробах или в кабель-каналах – уместна в большинстве квартир. Но есть ситуации, когда горизонтальная прокладка по основанию пола предпочтительнее. Это дома с высокими потолками, где тянуть кабель по стенам из-за эстетики нецелесообразно, объекты с панорамным остеклением или сложной планировкой, а также здания, в которых уже запланировано устройство тёплых полов.
Работаем в городах: Сергиев Посад, Семхоз, Хотьково, Абрамцево, Ашукино, Софрино, Красноармейск, Краснозаводск, Пересвет, Струнино, Лесной, Пушкино, Ивантеевка, Реммаш и окрестности.
В таких случаях кабель укладывается на черновое основание, фиксируется, а затем закрывается стяжкой. После её набора прочности поверхность шлифуется и накрывается финишным покрытием. Вся разводка при этом оказывается скрытой и недоступной – что хорошо с точки зрения эстетики, но требует безупречного выполнения на старте.
Технология монтажа: от разметки до заливки
Проектирование и расчёт нагрузок
Прежде всего определяют количество групп питания. Типовой жилой объект предполагает разделение линий освещения, розеточных групп и мощных потребителей – электроплит, духовых шкафов, водонагревателей и систем тёплого пола. Для каждой группы рассчитывается сечение кабеля.
| Тип нагрузки | Рекомендуемое сечение жилы (мм²) | Тип кабеля |
|---|---|---|
| Освещение | 1,5 | ВВГнг-LS |
| Розеточные группы | 2,5 | ВВГнг-LS |
| Электроплита | 4–6 | ВВГнг-LS |
| Тёплый пол (нагревательный мат) | 2,5 | ВВГнг-LS |
Индекс LS расшифровывается как Low Smoke – «низкое дымовыделение». При перегреве или коротком замыкании такой кабель не распространяет горение и выделяет значительно меньше токсичных продуктов по сравнению с обычным ВВГ. В конструкции пола, где кабель закрыт бетоном, это требование закреплено в ПУЭ и является обязательным.

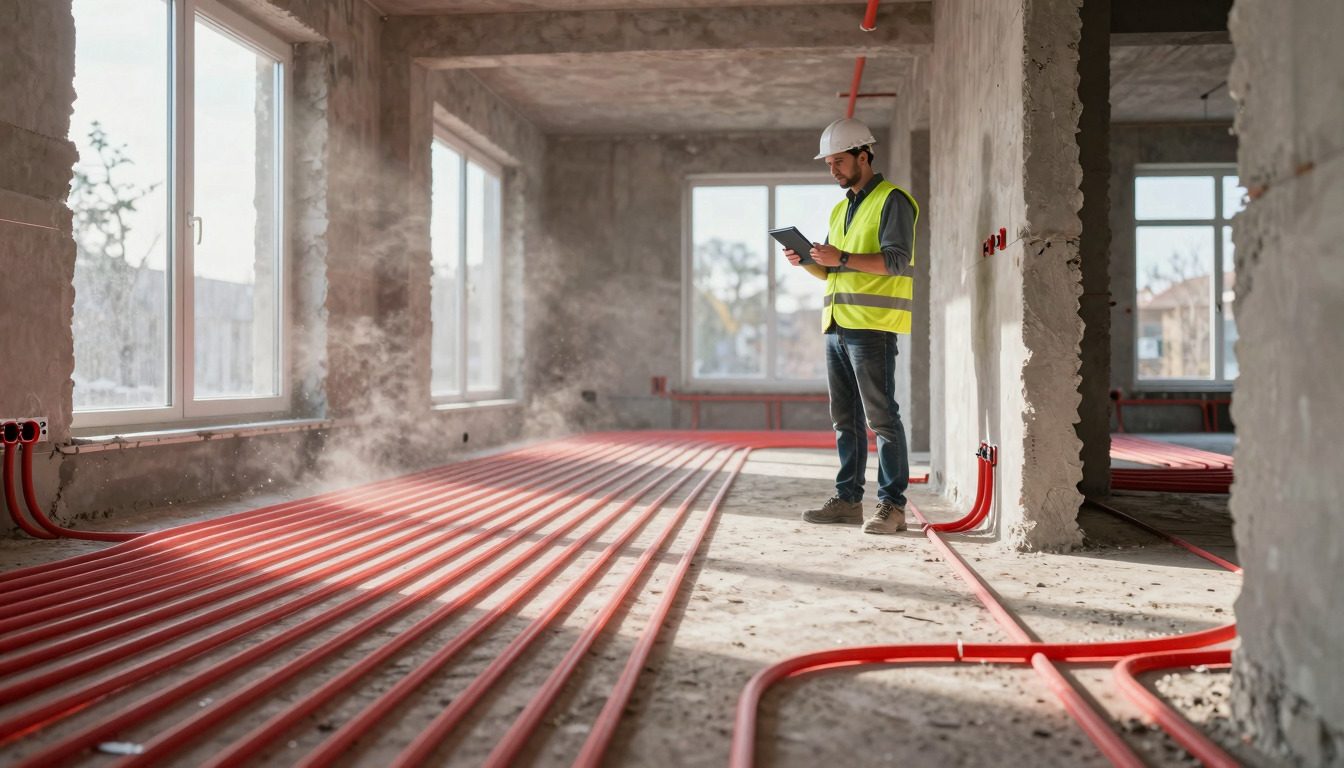

Подготовка трасс и фиксация кабеля
После проектирования на черновое основание наносится разметка трасс. Кабель укладывается исключительно в защитную гофру – жёсткую трубу из ПНД (полиэтилен низкого давления) для прямых участков или гибкую ПВХ-гофру для поворотов. Это не просто рекомендация: бетон – агрессивная щелочная среда, которая со временем разрушает изоляцию незащищённого кабеля.
Гофра крепится к основанию с помощью пластиковых или металлических клипс на дюбелях с шагом 50–60 сантиметров. Без надёжной фиксации при заливке стяжки бетонная смесь сдвинет трубы – и вместо аккуратных прямых линий получится хаотичная укладка с непредсказуемыми трассами.
Глубина залегания кабеля от поверхности чистового пола должна составлять не менее 50 мм. Это минимальный слой, защищающий трубу от механических повреждений при сверлении и установке мебельных анкеров.
Распределительные узлы и выводы
Выводы кабеля под розетки, выключатели и термостаты тёплого пола оформляются заблаговременно. Гофра поднимается строго вертикально по стене, а в точке выхода устанавливается подрозетник. Для монтажа в стяжку используются только специальные подрозетники с плотными заглушками, предотвращающими попадание цементного молочка внутрь.
Соединения кабелей внутри стяжки категорически запрещены. Все соединения выполняются исключительно в распределительных коробках, размещённых над уровнем стяжки – в стенах или потолке.
Интеграция с тёплыми полами и системами управления

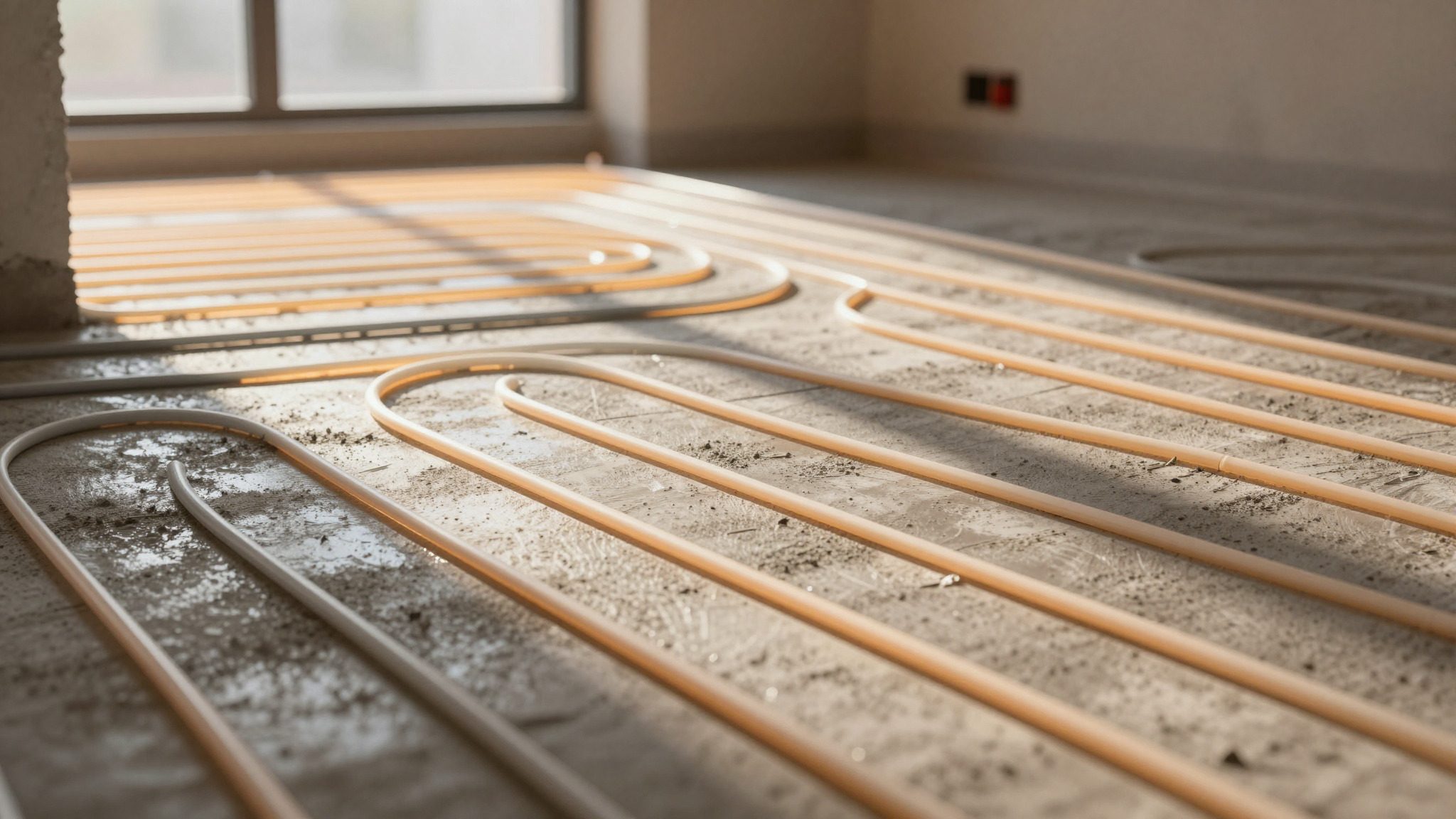

Если проект предусматривает водяной или электрический тёплый пол, силовые линии и линии управления прокладываются одновременно с основной разводкой. Датчик температуры пола укладывается в отдельную тонкую гофру диаметром 16 мм между витками нагревательного кабеля или мата – так его можно заменить без вскрытия стяжки.
Слаботочные линии – сеть, телевидение, акустика – прокладываются параллельно силовым, но с соблюдением дистанции не менее 100–150 мм. Это исключает электромагнитные наводки на сигнальные кабели. Если закладывается основа для системы «умного дома», в пол параллельно с основными трассами укладываются запасные гофры под будущие линии управления – это значительно дешевле, чем вскрывать стяжку спустя год.
Типичные ошибки при монтаже в стяжку
Практика показывает несколько устойчивых ошибок, которые встречаются при «бюджетном» монтаже.
Кабель без гофры. Некоторые монтажники укладывают кабель напрямую в бетон, ссылаясь на то, что изоляция достаточно прочная. Через несколько лет щелочная среда стяжки делает своё дело – изоляция трескается, возникает утечка тока или короткое замыкание.
Кабель с недостаточным сечением жилы. Занижение сечения из экономии – прямой путь к хроническому перегреву. Кабель в стяжке не охлаждается так же, как открытый: бетон – плохой теплоотвод.
Перехлёсты гофры. Когда трубы пересекаются без учёта суммарной высоты укладки, общая толщина в точке пересечения может достигать 40–50 мм. Если стяжка тонкая, над кабелем остаётся критически малый слой бетона, который трескается при нагрузке.
Отсутствие документации. Нередко после завершения работ заказчик не получает схему трасс. Любое сверление пола в таких условиях превращается в лотерею.
На что обратить внимание при приёмке работ
Перед заливкой стяжки стоит зафиксировать расположение всех трасс на фотографиях с привязкой к стенам. Минимальный чек-лист при приёмке электромонтажа в полу выглядит так:
- весь кабель уложен в гофру, гофра зафиксирована клипсами;
- нет незащищённых соединений в зоне стяжки;
- кабель прозвонен до заливки, показания записаны;
- схема трасс передана заказчику в бумажном или цифровом виде;
- установлены дифференциальные автоматы или УЗО на каждую группу в щитке.
Проверка мегаомметром после заливки и до подключения нагрузок позволяет убедиться, что при укладке бетона ни одна гофра не была повреждена и изоляция кабеля в норме. Этот простой шаг исключает дорогостоящие разборки уже после финишной отделки.
Компания, работающая в Пушкино и Пушкинском районе, может провести бесплатный выезд инженера на объект для оценки объёма работ и составления сметы – с учётом конкретного типа здания, планировки и состава инженерных систем.
